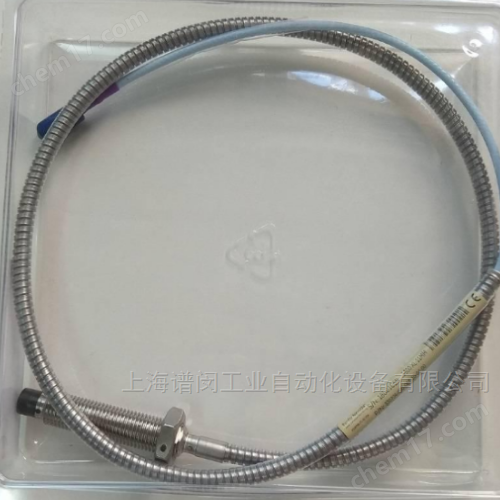

BENTLY探頭330704-000-060-10-02-00全新

上海譜閔在德國美國有自己的分公司 專營歐美進口備件這塊。公司有強大的國外原廠渠道，價格好，貨期短。

渠道廣: 除了工廠，我們跟歐洲許多經銷商有直接的業務關系，使我們可以采購到由于保護代理而不能報價的品牌。

物流成本低:在國際貿易中物流成本往往會決定產品的整體價格。我們在德國倉庫統一驗貨包裝，然后報關拼箱發貨，既保證了發貨正確，又降低了成本。

1、電渦流傳感器工作原理

電渦流傳感器基于電磁感應原理實現非接觸式測量。當通有高頻交流電的線圈靠近導電金屬表面時，金屬內部會感應出渦流并產生反向磁場，導致線圈阻抗發生變化。通過測量線圈阻抗的變化量可間接獲取被測物體與探頭之間的間隙距離。

本特利系列傳感器通常由探頭、延伸電纜和前置器三部分構成探頭內置振蕩線圈，其感應范圍與金屬材質導電率、磁導率直接相關。例如，304不銹鋼材質的測量靈敏度比鑄鐵材質高約15%。在工業場景中，此類傳感器常用于監測汽輪機軸位移、脹差等關鍵參數測量精度可達士1μm。

2.傳感器安裝規范

①安裝環境要求

溫度限制:探頭工作環境溫度范圍-40℃~+150℃，前置器需控制在-30℃~+70℃

電磁防護:與高壓電纜保持1.5m以上間距，變頻器周邊需加裝金屬屏蔽強度

機械防護:探頭安裝支架需滿足設備最大振動值的3倍抗振強。

BENTLY探頭330704-000-060-10-02-00全新

②安裝實施步驟

靶面處理:使用400目砂紙對被測軸表面進行精細打磨，粗糙度Ra≤0.8um

間隙校準:采用專用千分尺調整初始間隙，3300系列傳感器標準安裝間隙為 1.27mm士0.25mm

電纜布線:延伸電纜彎曲半徑需大于75mm，避免與高溫管道交叉敷設

系統調試:使用TK-3校準儀校驗傳感器線性度，滿量程偏差不超過士1.5%

典型安裝案例:某電廠600MW汽輪機安裝時，因未考慮熱膨脹影響，導致冷態調試合格的傳感器在滿負荷運行時出現0.15mm測量偏差。后采用 45°斜角安裝支架，有效補償了軸向膨脹量。

3.典型故障診斷與處理

③信號異常波動

現象特征:DCS畫面顯示值呈周期性跳變，峰峰值超過量程10%排查流程:

1.使用示波器檢測前置器輸出波形

2.斷開延伸電纜測量探頭直流電阻(正常值7.52+0.32)

3.檢查軸表面是否存在電鍍層脫落或銹蝕典型案例:2021年某化工廠壓縮機振動異常，最終確認系潤滑油碳化顆粒附著軸頸導致。采用丙酮清洗后，信號波動由80um降至5 μm。

④靈敏度下降

劣化特征:傳感器標定曲線斜率降低，滿量程輸出不足處理方案:

1.檢測前置器供電電壓(-24VDC 偏差需<士0.5V)

2.檢查探頭絕緣電阻(500VDC搖表測量應>100M2)

3.更換老化電纜接頭(鍍金插針接觸電阻<0.12)
