A.

產品名稱

JM1500-6BA 潔凈氮氣防潮復合柜

產品型號

JM1500-6BA

內部尺寸

W1198*D682*H1723mm，容積：約 1500L

外形尺寸

W1200*D710*H1910mm（高度含腳輪）

重量

凈重：150 Kg

精度

濕度： ±3%RH   溫度： ±1℃

設備功率

平均功率≤8W; **功率 170W

底部結構

底部安裝 360 °旋轉腳輪,其中兩輪具有剎車功能,方便移動及固定。

載重層板

高強度載重層板,層板上下高度可調，并配備防止隔板前后、左右、 上下移動的固定裝置，存放物品更安全方便。

柜體結構

采用優質不銹鋼拉絲

柜    門

方門式設計，最小化對外來濕氣入浸，門鑲嵌高強度防爆鋼化玻璃， 安全隱藏式加壓把手鎖一體化設計。

標配功能

1.微電腦 LED 高清顯示控制面板,溫濕度傳感器采用瑞士****SENSIRION，溫濕度獨立式顯示，無需切換，數顯精確，使用壽命長。

2.濕度設定，具有記憶功能斷電后無需重新設定。

3.具有故障自動識別追蹤功能。

4.數顯抽屜式設計，方便校驗與維修。

可選配功能

（按項增加費用）

1.濕度超標報警功能        2.溫濕度數據讀取功能（USB/RJ45）

3.組網集中監控功能        4.開門報警

5.開門燈亮             6.增加數碼顯示休眠功能

7.顯示校驗到期提醒

M.

電子防潮除濕 系統

自主**高性能智能除濕模組，**的控濕排濕技術，微電腦程控系 統除濕，智能判斷箱體內濕度來決定工作時間，節省能源，無污染， 無耗材，延長產品使用壽命。具備斷電吸濕防護功能，斷電后仍可運 用物理吸濕補位功能繼續除濕，時內濕度上升不超過 10%（不開 門情況下）。不滴水、無任何噪音，低故障，超低能耗環保設計。

N.

氮氣除濕系統

采用多點供氣系統，氮氣通過 30 多個小孔沖入箱體，箱內氮氣分布均勻， 避免了普通單點供氣而產生的死點死角現象。擁有智能化的控制系統，節省 能耗，延長產品使用壽命。

適 用 范 圍：防氧化材料、芯片、IC、半導體、元器件、精密電子儀器儀表、觀測光學器 材、鏡頭、實驗化學藥品、有色金屬、BGA、膠片、模塊、SMT、貼片、晶圓等。

A.

電、氣、使用環境場合要求

1、環境溫度：+0℃~+35℃ , 相對濕度：≤90% RH；

2、設備安裝環境不應有高濃度粉塵、腐蝕性氣體和易燃易爆氣氛存在；

3、避免陽光直射或淋雨；

4、設備安裝區域應有良好的通風換熱條件，避免因設備散熱導致房間溫度上升。

5、 氮氣壓力 0.2MPa～0.7MPa 之間，（不得小于 0.2MPa，不得超過 0.7MPa），推薦壓力范圍 0.4MPa～0.5MPa，純度 99.9%以 上的純氮。

B.

電源

單相電，AC220V，50Hz；設備使用 0.75 平方 10A 插頭的三芯國標電源線

A.

控制器硬件

集成數顯。

B.

控制器界面

1、顯示量程及分辨率：

1) 溫度：-40.0℃~+85.0℃,分辨率 0.1℃;

 2) 濕度：0.1%RH~99.9%RH，分辨率 0.1%RH

C.

控制器功能

1、當柜內濕度不在設定濕度報警范圍內時，蜂鳴器將進行報警；

2、當柜內濕度再次回到設定濕度報警范圍內時，則蜂鳴器不再報警

3、可設定濕度控制值，濕度報警區間值

D.

安全&保護

設備安全保護：控制回路限流保護（快速熔斷器）；

人員安全保護：接地保護

箱門

1、設備正面 2 層對開大門；

2、門洞開啟后有效尺寸為 W547*H500mm；

3、大門開啟角度大于 150 度；

4、大門與柜體之間密封采用軟質聚氯乙烯(PVC)和永磁性膠條組合 而成的耐高溫耐腐蝕的密封塑膠條壓緊密封；

層板

1、標配提供 5 塊層板(4 大 1 小)；

2、層板尺寸：W1153*D622mm(大) W1153*D560mm（小）

3、層板為活動結構，安裝高度任意可調節；

4、層板承重≤120Kg/層；5、層板配有透氣孔，孔的大小為 12mm

A.

設備
組成

1、 設備由以下部分組成：集成數顯；專用除濕主機及控制系統

B.

設備總體結構

1、柜體采用整體式設計，設備安裝到位，接通電源后即可使用，無須二次安裝；

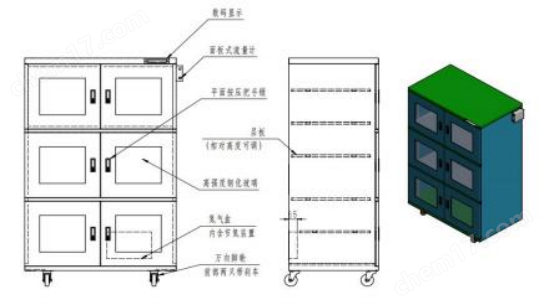

2、設備剖面圖如下：

B.

隨機配件

層板，四大一小；1.8 米電源線；箱門鑰匙； 帶鋼制自鎖型快速接頭，8 毫米氣管 2 米。

本公司嚴格按照 ISO9001-2015 質量管理體系運作，完善的設計和制造工藝流程確 保產品性能穏定、質量可靠；

設備驗收合格后，整機免費保修 2 年；
