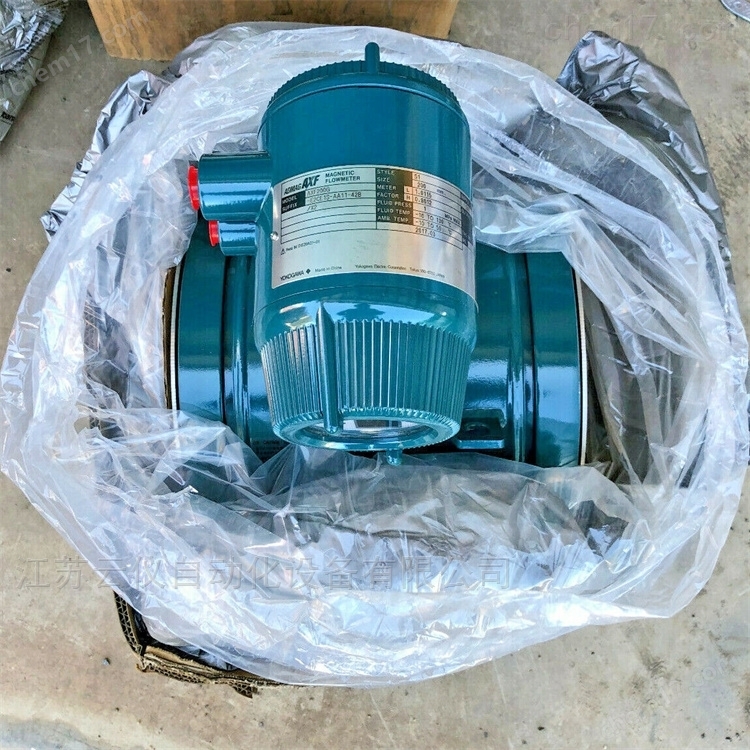

分體式橫河電磁流量計AXF200選型報價
| 參考價 | ￥ 8600 |
| 訂貨量 | ≥1件 |
具體成交價以合同協議為準
- 公司名稱 江蘇云儀自動化設備有限公司
- 品牌 其他品牌
- 型號
- 產地
- 廠商性質 經銷商
- 更新時間 2023/1/27 20:29:20
- 訪問次數 598
聯系方式：王杰13655236263 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 產地類別 | 國產 | 產品種類 | 其他 |
|---|---|---|---|
| 價格區間 | 面議 | 介質分類 | 氣體 |
| 應用領域 | 環保,化工,農林牧漁,能源 |
橫河流量計選型、注意事項
橫河電磁流量計的選型最好由熟悉現場工藝條件的技術人員進行，按選型資料中可測量流量范圍表選擇合適的口徑，材料選擇最好由熟悉現場工藝條件的最終用戶確定。
分體式橫河電磁流量計AXF200選型報價
一、選擇流量計類型：
1．一體型和分離型一體型和分離型各有優點，選擇的基本原則如下：分離型一般用于要求有量程范圍選擇，批量控制，經常或長期泡在水中和其他功能的場合。它也用于較惡劣的應用場合，如：高溫流體、有振動源處及易爆環境中。大多數場合一體型和分離型都能滿足使用要求。
2．一般型和防爆型
用戶根據流量計使用環境確定選擇一般型還是防爆型。
二、傳感器的口徑與連接的工藝管道口徑
一般情況，考慮安裝方便，不要選擇異徑管。但前提是流量計管內的使用流速應在0.3m/s—10m/s范圍內。這種選擇常適合于新設計的工程，在選擇流速時既要考慮現在的工作情況，又要考慮將來設備滿負荷運轉時的情況。但有時也選擇傳感器的口徑與連接的工藝管道口徑不相同。
如:
1。管道內的流速偏低，工藝流量又較穩定，為滿足儀表對流量范圍的要求，在流量計處局部提供流速，選擇傳感器口徑小于工藝管道口徑，在傳感器前后加接異徑管。
2．對于大口徑電磁流量計，口徑越大，價格越高，對管道內的流速偏低，工藝參數穩定的情況，可選擇口徑較小的流量計，這不僅使流量計運行在較好的工作狀態下，同時降低投資成本。
三、直管段長度 D=流量計通徑
1. 在測流管附近區域不要安裝任何可能會干擾磁場，感應信號電壓和流量計速度離散的東西。
2. 在流量計的下游端無需使用直管段。 但是，如果下游的閥或者其它接頭會引發流量波動，那么必須在下游端使用2D～3D的直管段。
3. 強烈建議在下游端安裝閥門，這樣可以避免在測流管內發生流量波動，并且可以避免測量從管空狀態開始計數。
分體式橫河電磁流量計AXF200選型報價
避免將流量計安裝在流體電導率不均勻的位置。如果在電 磁式流量計上游端附近注入化學物質，可能會影響流量顯 示。為避免這種情況，建議將化學物質的注入改在流量計 的下游端。如果必須從上游端注入，請使用足夠長的直管段（大約50D）以保證流體與化學物質充分混合均勻。
五、安裝位置：
1管路必須*充滿液體。保證管路始終充滿液體至關重要，否則流量顯示會受到影響，而且還會出現測量錯誤。路結構的設計必須要保證測流管始終充滿流體。 當流體有分流或含有固體顆粒沉淀物時，建議使用垂直 安裝。但采用垂直安裝時，要標出流體從下到上的走 向，以保證管路充滿流體。
2．避免空氣氣泡如果有氣泡進入測流管，流量顯示會受到影響，而且還會出現測量錯誤。當流體中含有氣泡時，管路設計時必須防止氣泡積累在測流管中。如果在測流管附近存在閥門，盡量將管布置在閥門上游，這樣可以避免管內壓力減小，由此避免測流管內存有氣泡。
3、安裝方向：如果電極與地面垂直，集結在頂部或底部的氣泡會導致測量結果出錯。請將分離型流量管的接線盒以及一體型的轉換器安裝在管道系統的頂部，防止有水進入。
4、推薦在測流管與用戶法蘭盤之間使用的墊片，使用壓縮的非石棉纖維墊片、PTFE墊片或具有相當彈性的墊片。對于GA、GC和GD，使用橡膠墊片或其他具有相當彈性的 墊片（如外套聚四氟乙烯橡膠墊片）。
六、訂貨信息;
1、當定購一臺分離型測量管和/或一臺分離型轉換器請給出具體的流量范圍，單位，脈沖當量，累計顯示脈沖當量等測量管的訂購信息。在交貨前，這些參數都會在組裝的轉換器中設置好。
2、如果定了一些選擇項，訂貨時需要寫入與這些選擇項相關的技術規格。
3、標記號
每個標記號可以用16個包含字母（大寫或小寫）數字，以及“-”和“.”的字符來描述。如果有特殊要求，標記號也可以寫入銘牌和標記牌上（如果選擇代碼SCT）。如果產品是一體型，標記號也會被寫入轉換器內存。對于HART協議，最多只能有8個字符。如果用戶希望只改 變存入轉換器內存中的設定，請定義軟件標記號。 如果沒有標記號，相應的產品在供貨時也沒有。
4、流量量程和單位
流量量程的值限定在五位數（最大為99999），其中不 包括小數點。一體型AXF產品在前向方向上設置成第一 個量程。分離型測量管在與之組裝的轉換器 (AXFA11 或 AXFA14)的前向方向上也設置成第一個量程。 如果沒有流量量程和單位，相關的產品交貨時都設 成1m/s (3.3 ft/s)。
5、輸出脈沖當量
如果有特別，必須設定每個脈沖代表的流量。否則相關的產品交貨時都設置為0 脈沖/秒。
6、累計值顯示脈沖當量
如果有特別，必須設定每個脈沖代表的流量。否則相關的產品交貨時都設置為0 脈沖/秒。
