1、用途
電動三通閥用于對樣品氣體的采樣;定量進樣;氣路切換及其他具有相似要求的儀器和設備。
2、主要技術參數
1)壓力范圍: 0~0.60 MPa
2)溫度范圍:0-250℃;0~330℃(帶加長桿)
3)進樣重復性:優于0.1%
4)閥接口尺寸:Φ1.6、Φ2、Φ3、1/16"、1/8"
5)切換次數:常溫下連續工作大于200萬次
6) 加長桿長度:1", 2", 3", 4"
7)使用介質:氣體、液體
8)電機說明:
a.供電電壓:+12VDC或24VDC紅線正級,黑線為地線。(控制方式見表1)
b.通電后驅動器可控制閥自動復位
c. 額定功率:5W
d. 扭矩:0.45N.m

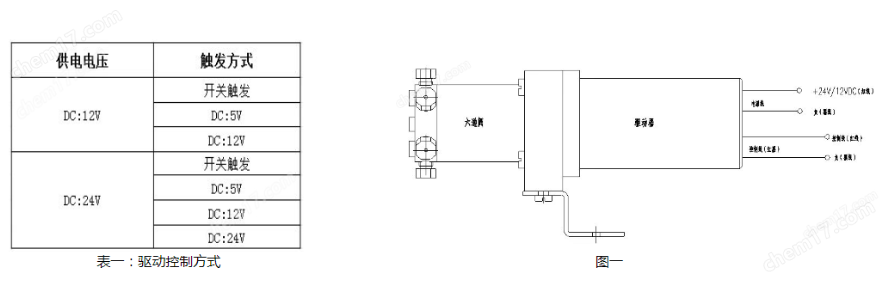

e.繼電器隔離驅動(如圖一所示)
f.當驅動控制端COL為低電平時,繼電器閉合,驅動器正轉。
g.當驅動控制端COL為高電平時,繼電器開路,驅動器反轉
h.驅動器溫度范圍:0~70℃
i.電源線與控制線連接見圖一
注:用戶訂貨時須注明電源電壓與控制方式
a.電源電壓應與所要連接的驅動器要求相一致;
b.連接電源線及控制線時﹢-不要接錯;
c.接通電源時應有復位動作(通過觀察孔可看到閥的動作
3、外形及安裝尺寸圖
請參考六通閥外形安轉尺寸圖
4、電動切換閥工作原理
5、重復性及清潔度測試
電動三通閥的清潔度檢測譜圖,采用原北京分析儀器廠的sp-3420氣相色譜,FID檢測器,量程12(即10-12),8M0.32測試柱,柱樣器溫度200℃,柱箱溫度200℃,檢測器溫度250℃,見圖二
閥的重復性檢測譜圖,柱箱100℃, 進樣器150℃,檢測器150℃,量程12(即10-12),見圖三
6、使用與維護
a.應防止油污,灰塵及一切機械雜質進入閥體;
b.應防止油污,灰塵及一切機械雜質進入氣缸;
c.進出氣管與閥體連接處不應有任何泄漏;
d.閥頭與氣缸連接處不應有松脫滑動,防止切換不到位。
7、切換閥安裝過程中容易出現的問題及解決辦法
