鋼套鋼直埋保溫管
一、產品簡介

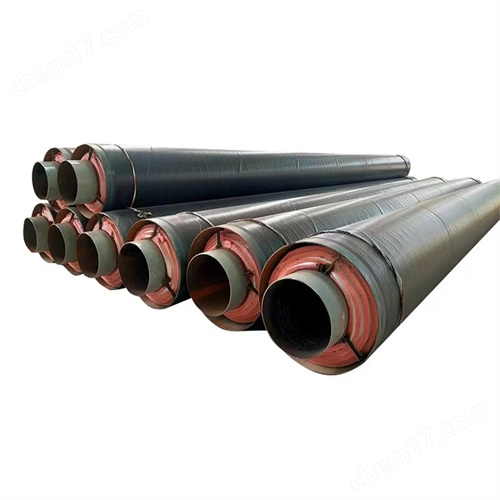

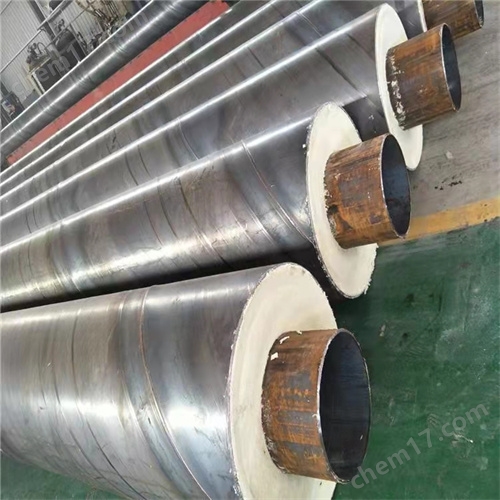

鋼套鋼直埋保溫管
鋼套鋼直埋保溫管由工作鋼管、保溫層、滾動導向管托、外套管(鋼管)、防腐層組成，保溫材料捆扎在工作鋼管上，依靠滾動導向管托在外套管內整體式熱膨脹移動，故不損壞保溫層，固定支架為內置式固定支架，無須原先“三通式固定支架”的龐大的鋼筋混凝土支墩，是理想的蒸汽管敷設方式。經多年使用實踐中和有關檢測中心檢測使用壽命可達三十年以上。
二、產品適用范圍
輸送介質：蒸汽
工作壓力： ≤1.6MPa
介質溫度：≤350℃
工作環境：地下土壤
三、產品結構示意圖
1、芯管(鋼管)
2、憎水XN-3硅酸鋁保溫殼(或憎水復合硅酸鹽保溫殼或無石棉硅酸鈣保溫殼)
3、滾動導向管托
4、捆扎帶管
5、外護管(鋼套管)
6、防腐層
四、產品材料技術要求
1、工作鋼管
鋼管材質為輸送流體用無縫鋼管，采用GB8163—99標準，或采用GB3087標準，亦可應客戶要求或視供
貨情況采用其它標準的鋼管。
2、保溫層
保溫材料選用憎水型復合硅酸鹽管殼或XN-3硅酸鋁(防潮陶瓷制品)保溫管殼，亦可應客戶要求選用其它材質的保溫材料。保溫材料錯面雙層錯縫捆扎在工作鋼管上連成一體，減少了熱損失，與鋼套管不發生面摩擦，延長了保溫層的使用壽命，其厚度隨介質溫度而定。
鋼套鋼保溫管概述：
 一、執行標準：
CJ/T200—2004《城鎮供熱預制直埋蒸汽保溫管技術條件》
CJ/T104---2005《城鎮供熱直埋蒸汽管道技術規程》
組成材料：
鋼套鋼保溫管是由輸送介質的鋼管、防腐外套鋼管以及鋼管與外套鋼管之間填充的超細玻璃棉組合而成,也可采用石墨、硅鈣瓦管殼及填充聚氨酯泡沫復合而成。鋼套鋼（鋼套管）埋設技術是一種防水、防漏、抗?jié)B、抗壓和全封閉的埋設新技術，是直埋敷設技術在地下水位較高地區使用的一次較大突破。直埋管道的保護管的首要問題是嚴密防水的可靠性，此外要有良好的機械強度，鋼套管由于強度高采用焊接連接，防水的密封性能可靠性十分高，另外，其耐高溫性能也是其它外保護管所不能比擬的。在地下水位高的地區，為保證地下水不影響蒸汽直埋管道的正常運行，外保護層采用堅固、密閉的鋼管外殼。
二、保溫結構
鋼套鋼保溫管保溫結構依據滑動方式不同分為：內滑動式與外滑動式
1、內滑動式：保溫結構由工作鋼管、硅酸鋁、減阻層、微孔硅酸鈣、隔熱層、不銹鋼緊固鋼帶、鋁箔反射層、聚氨酯保溫層、外套鋼管、外防腐層組成。
2、外滑動式：保溫結構由工作鋼管、玻璃棉保溫隔熱層、鋁箔反射層、不銹鋼緊固帶、滑動導向支架、空氣保溫層、外護鋼管、外防腐層組成。
三、結構機理
1.防腐層：保護外鋼管避免腐蝕物腐蝕鋼管，延長鋼管使用壽命。
2.外護鋼管: 保護保溫層免受地下水侵蝕，支撐工作管并能承受一定的外部荷載，保證工作管正常工作。
3.聚氨酯泡沫層: 保證介質溫度，保證外護管表面保持常溫。
4.阻隔、反射層: 保證有機泡沫材料不進入無機硬質耐高溫層；反射耐高溫層部分熱量。
5.無機硬質保溫層：耐高溫，保證與有機保溫層之間的界面溫度，保證泡沫不被炭化。
6.減阻層: 保證工作鋼管熱脹冷縮自由運動。
7.工作鋼管：保證輸送介質正常流動。

蒸汽鋼套鋼保溫鋼管由輸送介質的工作鋼管、玻璃棉保溫隔熱層、鋁箔反射層、不銹鋼緊固帶、滑動導向支架、空氣保溫層、外護鋼管、外防腐層通過設備依次向外結合而成。鋼套鋼蒸氣復合保溫管適用于輸送2.5MPa、350攝氏度以下的蒸汽或其它介質，該產品用鋼管做外防護層，具有強度高，不易損壞，施工檢修簡便，使用壽命長的優點。鋼套鋼直埋保溫管由工作鋼管，隔熱式內流動支架、主保溫層，空氣層或真空層，外套鋼管和外套鋼管防腐層構成。

圍場縣地埋鋼套鋼蒸汽防腐保溫管

鋼套鋼蒸汽保溫管的質量差異在什么地方體現？
     1、首先是鋼管，現在市場有很多商家用直縫冒充無縫鋼管，這當中從成本上會有很大的區別，所以要慎重的看是不是無縫鋼管。
     2、其次是保溫層的密度，密度高的管子那他的硬度是相當高的，這時可以用腳去踩一踩，就知道密度的大小了。
     3、后是外護套高密度聚乙烯的質量，要看其光澤，當然光澤好的質量好，再一個呢是看表面的粗糙的程度，就決定了聚乙烯的好壞。


鋼套鋼蒸汽保溫管的優點：
     1、耐蝕性：化學惰性材料，優異的耐腐蝕性，并可根據輸送介質選擇不同的耐腐蝕管道。
     2、機械強度大：耐水壓、耐外壓、抗沖擊強度好，可根據所需壓力設計制造。
     3、溫度適應性：使用溫度范圍：-70℃以上，低于250攝氏度，在凍結介質下管道不開裂。
     4、阻力小，內壁光滑，粗糙度系數為0.0084，在相同流量下可減小管徑。
     5、重量輕，使用壽命長，重量輕，運輸方便，施工成本低，不需要維修，使用壽命超過50年。
     6、保持水質：無毒，飲用水，能保持長期水質衛生。

鋼套鋼蒸汽保溫管性能優點 鋼套鋼蒸汽保溫管，是以北歐直埋管技術為基礎，并吸收國內多家高等設計單位和院校的*技術，在實際工程應用中不斷改進而成，該保溫管產品是一種集耐高溫高壓、防腐、防漏、防水、抗壓、抗?jié)B以及全封閉的鋼套管埋設新技術，是高溫直埋敷設技術在地下水位較高地區使用的一次巨大突破，是高參數蒸汽輸送領域有效、可靠的保溫管產品。

1、工作管的保溫層與外套鋼管之間留有20～25mm左右的空氣層，既可起到一定的保溫作用，又可為鋼套鋼直埋蒸汽保溫管道提供極為通暢的排潮通道，使排潮管真正起到及時排潮的作用，同時具有信號管的作用；若將其抽成低真空，可更有效地保溫并降低外套鋼管內壁腐蝕。

2、工作鋼管滾軸支座采用特種低熱導材料制成，與鋼材的摩擦系數為0.1左右，鋼套鋼蒸汽保溫管工作時摩擦阻力較小。

3、工作鋼管的固定支架、滾軸支座與工作鋼管的連接采用特別設計，有效地防止內外鋼管熱橋的產生。

4、工作鋼管的彎頭、三通、變徑、波紋管補償器、閥門等均布置在鋼套管內，整個工作管線處于全密封的環境下運行，安全可靠。

5、直埋管道的疏水采用全密封式結構，疏水管接于工作鋼管的低位點或設計要求的位置，無需另設檢查井。

6、采用內固定形式，可*取消外固定混凝土支墩，節省費用，縮短工期。

7、可采用抽真空技術，基本杜絕外套鋼管內壁由水汽引起的電化學腐蝕，同時進一步提高管道的保溫性能。

8、外套鋼管的外壁采用優良的防腐工藝，杜絕被帶有腐蝕性液體、氣體或固體的腐蝕物腐蝕，運行壽命可長達50年。

傳統的熱力外管網工程，基本上分為架空敷設和地溝敷設。其中架空敷設，管道縱橫交錯，占地大，影響市容，與城市的現代文明不協調。而地溝敷設，工程量大，成本高。如地溝進水，管道被淹，熱材料性能下降，熱損失急劇增大，嚴重時，使管道難以正常工作。

        為了降低工程造價，節約能源，直埋熱力管道就應運而生。這種管道實質上是把傳統管道的保溫結構外保護層，用個套管來代替。套管防水、耐壓、防腐。

        當輸送介質的溫度t≤130℃時，保溫層用發泡聚氨脂，外套管用塑膠或玻璃鋼的居多，對當輸送介質的溫度高于130℃時，保溫層般用礦物纖維，外套管用鋼管，這實際上是條鋼地溝。

        這種直埋的管網，在我的歷史還不長，早些年還處在試驗、研究階段，這幾年已有了不少工程實例，不僅有“塑(膠)套鋼”低溫?zé)崴芫W(wǎng)，還有“鋼套鋼”高溫蒸汽管網。

        目前，還沒有頒布直埋“鋼套鋼”管的業技術規程和設計、施工驗收規范。所以，不管是工程設計、管件制造、還是管道施工，都是參照與之相近的有關規程、標準、規范執行的。不同的人，經驗不同，對工程性質的理解也不相同，所以做法各異，其中存在些值得探討問題。

 1、 對直埋“鋼套鋼”管工藝點的認識：

 2.直埋“鋼套鋼”管，尤其是輸送介質溫度高于130℃時，它突出的點是：

 3、管道幾乎必須做到“零維修”，所以對工程設計、管件制造、管道施工的各個環節，提出了更高的要求!

      對芯管(工作管)需用氬弧焊打底，手工電弧焊蓋面，并進行*的射線照相檢驗，其焊縫質量必須達到相應別的標準。 在設計壽命內，外套管的防腐，應長期有；因此要對其作3000V至5000V的電壓下的、面的電火花檢測。

4、芯管（工作管）的保溫層，必須熱性能好，憎水性能好，在設計壽命內，性能穩定。即使受潮，經過排濕，應能恢復原有的技術性能指標。

5、管道投入運行后，保溫層既不會因芯管熱脹而被撕裂，也不會被壓實而出現空穴，更不會使芯管產生附加變形。

6、因?yàn)橹甭瘛颁撎卒摗惫埽瑢?shí)際上是條敷設在“鋼地溝”內的管道，芯管的各種支架和補償器，大都布置在外套管之內，這就要求它們不僅要有可靠的力學性能，還應有良好的隔熱性能，或曰不產生冷橋。

       正是因?yàn)檫@些新的工藝點，決定了對它必須采用新的設計理念，并對管道組成件和施工技術措施提出了新的要求。

鋼套鋼保溫管適用于蒸汽管道的防腐保溫、內工作鋼管必須為無縫鋼管、外護管可為螺旋鋼管、外護管外需做防腐處理、中間保溫材料可根據設計要求做選擇、一般外滑動為采用離心玻璃棉為宜。內滑動則采用復合型保溫材料。


　　鋼套鋼直埋蒸汽保溫鋼管產品材料技術要求


　　1、工作鋼管


　　鋼管材質為輸送流體用無縫鋼管，采用GB8163-99標準，或采用GB3087標準。


　　在貨物的情況下，使用其他尺寸的鋼管。


　　2、保溫層


　　保溫材料為拒水復合硅酸鹽殼或XN-3硅酸鋁(防潮陶瓷制品)保溫殼，也可根據客戶要求選用其他保溫材料。


　　鋼套鋼保溫管材料的絕緣材料。 保溫材料在工作鋼管上采用錯層、雙層錯縫、捆扎在一起，減少了熱損失，不與鋼套管產生表面摩擦，延長了保溫層的使用壽命。 它的厚度取決于介質的溫度。


　　地下管道保溫鋼套鋼蒸氣保溫鋼管直埋管道覆蓋管的重要問題是防水的可靠性。 此外，它必須具有良好的機械強度。 由于鋼套管強度高，采用焊接連接，防水密封性能的可靠性很高。


　　保溫鋼管采用二級無機富鋅底漆(耐溫≥400℃)防腐涂層，管口用聚乙烯薄膜或三層PE冷扎膠帶密封，防止?jié)駳膺M(jìn)入前 安裝或施工時進水。 保溫材料多層交錯包裹，有效減少熱量損失，同時控制夾套表面，防止冷橋的發生，保證夾套防腐層的溫度控制。 多層鋁箔反射層包裹保溫材料，有效降低熱損失，使蒸汽管道更加經濟合理。


　　鋼套鋼保溫鋼管是一種具有防腐性能的鋼管，具有良好的保溫性能。 它在建筑施工中得到了廣泛的應用和推廣，并不斷得到完善和推廣。 防腐保溫鋼管有不同的加工類型和方法。 不同的加工方法肯定了鋼管具有不同的性能和功能，應用規模也會相應發生變化。


　　在城鎮集中供熱工程中，我公司根據輸送介質的耐高溫高壓特點，成功的把鋼套鋼蒸汽復合保溫管道保溫結構類型設計成多種形式，在全國許多供熱工程中的實踐已經證明，鋼套鋼蒸汽保溫管道是高參數蒸汽輸送領域有效、可靠的直埋敷設保溫管道產品。
