GLL170-N333 德國西克SICK光纖傳感器
- 公司名稱 上海韜世實業發展有限公司
- 品牌 SICK/德國西克
- 型號 GLL170-N333
- 產地
- 廠商性質 代理商
- 更新時間 2025/8/18 21:32:07
- 訪問次數 1418
聯系方式：趙文慧13564328909 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
銷售儀器儀表、閥門、電氣、電線電纜、機電產品、船舶設備、自動化控制系統集成、成套設備及領域內技術開發、技術轉讓、技術咨詢、技術服務，從事貨物及技術的進出口業務，儀器儀表、閥門、電線電纜的生產、加工。
| 應用領域 | 環保,食品/農產品,化工,生物產業,石油 |
|---|
德國西克SICK光纖傳感器產品特點
類型 | 單機 |
尺寸(寬 x 高 x 深) | 10 mm x 31.7 mm x 72.5 mm |
外殼形狀（光束出口） | 方形 |
最大開關距離 | 0 mm ... 190 mm, 漫反射系統 1) 2) 0 mm ... 800 mm, 對射系統 3) |
感應距離 | 0 mm ... 160 mm, 漫反射系統 1) 2) 0 mm ... 700 mm, 對射系統 3) |
光源種類 | 可見紅光 |
光源 | LED 4) |
軸長 | 632 nm |
設置 | 電位計，8 轉 5) |
顯示器 | LED |
顯示屏 | 狀態 LED 燈 |
1) 具有 90% 反射率的掃描對象（指 DIN 5033 規定的標準白）.
2) LL3-DK06.
3) LL3-TB02.
4) 平均使用壽命：100,000 小時，TU = +25 °C.
5) 靈敏度標度 230°.
德國西克SICK光纖傳感器機械/電子參數
供電電壓 | 10 V DC ... 30 V DC 1) |
殘余紋波 | ≤ 10 % 2) |
電流消耗 | 30 mA 3) |
開關量輸出 | NPN |
開關量輸出數量 | 1 |
開關類型 | 明/暗切換 |
開關類型可選 | 可通過旋轉開關選擇 |
輸出電流 Imax. | ≤ 100 mA |
響應時間 | ≤ 250 μs 4) |
開關頻率 | 2 kHz |
時間功能 | 無時間延遲 關閉延遲 |
延遲時間 | 可通過旋轉開關選擇, 0 ms ... 40 ms |
連接類型 | 插頭，M8，3 針 |
導線材料 | PVC |
導線橫截面 | 0.2 mm2 |
導線直徑 | 3.8 mm |
保護電路 | A 5) B 6) C 7) D 8) |
防護等級 | III |
重量 | 19 g |
外殼材料 | 塑料, PC/POM |
最大擰緊力矩 | 0.5 Nm |
外殼防護等級 | IP66 9) |
運行環境溫度 | –25 °C ... +55 °C |
存儲環境溫度 | –40 °C ... +70 °C |
UL 文件編號 | NRKH2.E300503 & NRKH8.E300503 |
1) 極限值.
2) 不得超過或低于 UV公差.
3) 無負荷.
4) 信號傳輸時間（電阻負載時）.
5) A = UV 接口（已采取反極性保護措施）.
6) B = 具有反極性保護的輸入端和輸出端.
7) C = 抑制干擾脈沖.
8) D = 抗過載電流和短路保護輸出端.
9) 在正確插入光導纖維體 LL3 時.
應用領域
電子裝配 小型工站有無/到位檢測；包裝分揀、標簽/邊緣檢測（搭配合適光纖）；空間受限或溫度/油霧等不宜直接安裝常規光電的場所。
選型建議
先按工況定光學形式（對射取最長量程與抗污染，漫反射用于近距）；再匹配輸出極性（PLC 需要 NPN 選 N333，需 PNP 選 P33x）；按速度選響應時間/頻率；依據安裝環境選光纖頭結構/護套與彎曲半徑（如 LL3-DV06 最小彎曲半徑 25 mm）；確認供電與接口（M8 3 針）與所需IP 等級。

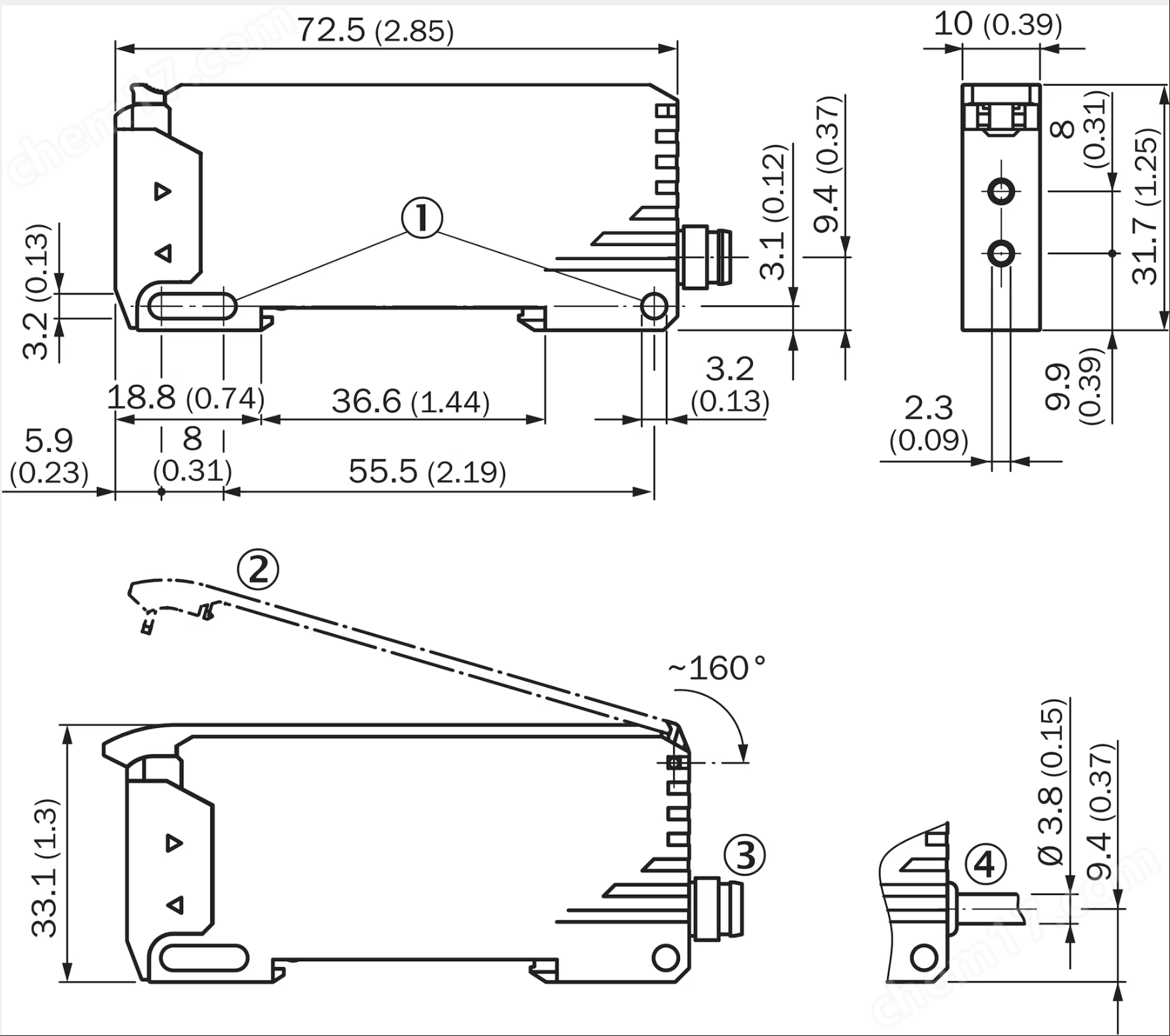

尺寸圖
安裝及注意事項
斷電接線；按說明把光纖旋入并鎖緊，確保密封以滿足 IP66；避免粉塵/潮濕、腐蝕性氣體、噴濺水/油等環境影響（需選配防護）；設定時先選亮/暗通，再用電位器調閾值并視 LED 強度微調；緊固力矩 ≤0.5 Nm。
