菲尼克斯2966210 繼電器模塊PLC-RSC- 24DC/ 1/ACT-2966210
具體成交價以合同協議為準
- 公司名稱 上海開園自動化科技有限公司
- 品牌 Phoenix Contact/菲尼克斯
- 型號 菲尼克斯2966210
- 產地 大陸
- 廠商性質 經銷商
- 更新時間 2024/11/4 17:53:15
- 訪問次數 325
聯系方式：金春生15618166975 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 供貨周期 | 現貨 | 應用領域 | 電子/電池,電氣 |
|---|

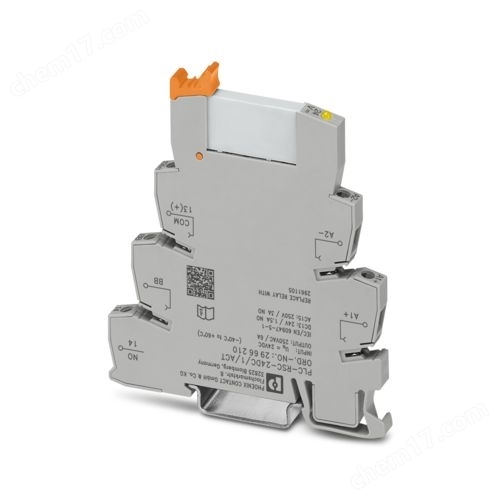

繼電器模塊PLC-RSC- 24DC/ 1/ACT-2966210
PLC-INTERFACE適用于輸出功能，包括PLC-BSC.../ACT底端子，采用螺釘連接，帶有插拔式微型功率觸點繼電器，用于安裝在DIN導軌NS 35/7.5上，1個常開觸點，輸入電壓24 V DC
尺寸
| 寬度 | 6.2 mm |
|---|---|
| 高度 | 80 mm |
| 深度 | 94 mm |
返回頂部
環境條件
| 環境溫度（運行） | -40 °C ... 60 °C |
|---|---|
| 環境溫度（存放/運輸） | -40 °C ... 85 °C |
返回頂部
線圈側
| 額定輸入電壓 UN | 24 V DC |
|---|---|
| UN下的典型輸入電流 | 9 mA |
| 典型響應時間 | 5 ms |
| 典型釋放時間 | 8 ms |
| 保護電路 | 極性保護 極性保護二極管 |
| 備用二極管 阻尼二極管 | |
| 工作電壓顯示 | 黃色LED |
| 額定條件下的功耗 | 0.22 W |
返回頂部
觸點側
| 觸點類型 | 1個N/O 觸點 |
|---|---|
| 開關觸點類型 | 單觸點 |
| 觸點材料 | AgSnO |
| 最大切換電壓 | 250 V AC/DC (當相鄰兩個模塊的相同接線端子間的電壓大于250V（L1、L2、L3），必須使用隔板PLC-ATP。 FBST 8-PLC... 或 ...FBST 500...用于等電位橋接) |
| 最小切換電壓 | 5 V (100 mA時) |
| 最小切換電流 | 10 mA (12 V時) |
| 最大啟動電流 | 10 A (4 s) |
| 限制連續電流 | 6 A |
| 最大額定功率值（電阻負載） | 140 W (24 V DC) |
| 20 W (可用于48 V DC) | |
| 18 W (可用于60 V DC) | |
| 23 W (可用于110 V DC) | |
| 40 W (可用于220 V DC) | |
| 1500 VA (可用于250VAC) | |
| 符合DIN VDE 0660/IEC 60947的通斷容量 | 2 A (24 V、DC13時) |
| 0.2 A (110 V、DC13時) | |
| 0.1 A (220 V、DC13時) | |
| 3 A (24 V、AC15時) | |
| 3 A (120 V、AC15時) | |
| 3 A (230 V、AC15時) |
返回頂部
連接數據，輸入側
| 連接名稱 | 線圈側 |
|---|---|
| 連接方式 | 螺釘連接 |
| 剝線長度 | 8 mm |
| 螺紋 | M3 |
| 硬導線橫截面 | 0.14 mm2 ... 2.5 mm2 |
| 柔性導線橫截面 | 0.14 mm2 ... 2.5 mm2 |
| 0.2 mm2 ... 2.5 mm2 () | |
| 2x 0.5 mm2 ... 1.5 mm2 () | |
| 可連接導向橫截面 AWG | 26 ... 14 |
返回頂部
連接數據，輸出側
| 連接名稱 | 觸點側 |
|---|---|
| 連接方式 | 螺釘連接 |
| 剝線長度 | 8 mm |
| 螺紋 | M3 |
| 硬導線橫截面 | 0.14 mm2 ... 2.5 mm2 |
| 柔性導線橫截面 | 0.14 mm2 ... 2.5 mm2 |
| 0.2 mm2 ... 2.5 mm2 () | |
| 2x 0.5 mm2 ... 1.5 mm2 () | |
| 可連接導向橫截面 AWG | 26 ... 14 |
返回頂部
概述
| 測試電壓繼電器線圈／繼電器觸點 | 4 kV AC (50Hz，1min) |
|---|---|
| 操作模式 | 100%工作因數 |
| 保護等級 | IP20 (繼電器底) |
| 機械壽命 | 2x 107 開關次數 |
| 安裝位置 | 任意 |
| 組裝說明 | 無間距排列 |
返回頂部
標準和規范
| 連接符合標準 | CUL |
|---|---|
| 名稱 | 標準/條例 |
| 標準/規程 | IEC 60664 |
| EN 50178 | |
| 污染等級 | 3 |
| 過電壓等級 | III |
| 阻燃等級，符合UL 94 | V0 |
繼電器模塊PLC-RSC- 24DC/ 1/ACT-2966210
PLC-INTERFACE適用于輸出功能，包括PLC-BSC.../ACT端子，采用螺釘連接，帶有插拔式微型功率觸點繼電器，用于安裝在DIN導軌NS 35/7.5上，1個常開觸點，輸入電壓24 V DC
隨著電子模塊的使用日趨廣泛，工業自動化設備的可靠性也顯得越發重要。菲尼克斯電氣為您提供各類電磁式和固態繼電器產品。
優勢
緊湊式窄型結構設計，節省更多空間
使用直插式接線技術，節省安裝時間
配備LED狀態指示燈，內置適用于多款繼電器的手動測試按鈕，啟動速度更快
采用輸入和保護電路，具備極性或電涌保護功能
采用固態繼電器，實現無磨損切換
