進口鳥牌2-18A-MFN-20射頻同軸衰減器

2-18A-MFN-20是美國 Bird Technologies 公司生產的一款射頻同軸衰減器。

以下是其詳細介紹：

功率容量：2W。

衰減量：20dB。

頻率范圍：DC-18GHz。

連接器類型：N 型公頭（N (M)）至 N 型母頭（N (F)）。

特性：具有自冷卻設計，無需冷卻板；全屏蔽結構，可防止產生外部輻射；采用堅固的構造，具備寬帶操作能力，可用于降低功率電平、隔離被測組件、諧波信號分析以及作為比較標準等。

Bird射頻同軸衰減器是射頻系統中用于精確降低信號功率的關鍵器件，其工作原理基于能量吸收、阻抗匹配和傳輸線理論，通過特定結構將部分射頻能量轉化為熱能消耗，同時保證信號傳輸?shù)姆€(wěn)定性和匹配性。以下從核心原理、主要類型及關鍵特性三方面詳細說明：

一、核心工作原理：能量吸收與阻抗匹配

射頻信號在同軸傳輸線中以電磁波形式傳播，衰減器的核心功能是有選擇地吸收部分電磁能量，同時確保輸入 / 輸出端與傳輸線的阻抗（通常為 50Ω 或 75Ω）匹配，避免信號反射導致的能量損耗或失真。

能量吸收機制

衰減器內部通常包含電阻性材料（如薄膜電阻、厚膜電阻或繞線電阻），這些材料具有特定的電阻值，當射頻信號通過時，部分電磁能量會被電阻吸收并轉化為熱能（遵循焦耳 - 楞次定律），從而降低輸出信號的功率。

例如，20dB 衰減器意味著輸入信號功率的 99% 被吸收（僅 1% 通過），因為衰減量計算公式為：A(dB)=10log 10 ( P outP in)，即 20dB 對應P outPin=100

阻抗匹配設計

為避免信號在衰減器的輸入 / 輸出端發生反射（反射會導致信號失真、功率損耗甚至損壞設備），衰減器的電阻網絡需滿足特性阻抗匹配（通常為 50Ω，適用于絕大多數射頻系統）。

例如，T 型或 π 型電阻網絡通過精確計算電阻值，使衰減器的輸入阻抗和輸出阻抗均等于傳輸線的特性阻抗（如 50Ω），確保信號 “無反射” 傳輸。

二、常見結構類型與工作特點

根據電阻網絡的結構和應用場景，射頻同軸衰減器可分為以下幾類，其工作原理略有差異：

固定衰減器

結構：內部采用固定電阻值的網絡（如 T 型、π 型或橋 T 型），衰減量不可調節（如 2-18A-MFN-20 的 20dB 衰減）。

原理：通過固定電阻比例分配能量，輸入信號經過電阻網絡時，固定比例的能量被吸收，輸出功率保持穩定衰減。

特點：結構簡單、精度高、功率容量穩定，適用于需要固定衰減量的場景（如儀器校準、信號電平匹配）。

可變衰減器

結構：包含可調節的電阻元件（如滑動變阻器、PIN 二極管或 MEMS 開關），可通過機械或電子方式改變衰減量（如 0-60dB 連續可調）。

原理：通過改變電阻網絡的總電阻值，調整能量吸收比例。例如，PIN 二極管在不同偏置電流下呈現不同電阻，從而改變衰減量；機械可調衰減器通過滑動觸點改變接入電路的電阻長度。

特點：靈活性高，適用于需要動態調整信號電平的場景（如通信鏈路測試、雷達系統模擬）。

高功率衰減器

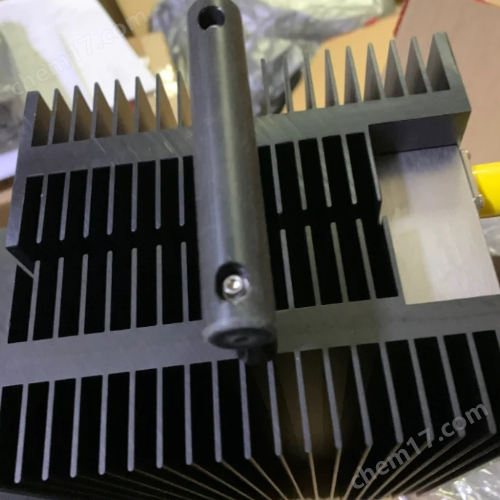

結構：采用大功率電阻材料（如陶瓷基片、水冷 / 油冷散熱結構），可承受數百瓦至數千瓦的功率（如 Bird 8329-300 可承受 1kW 功率）。

原理：除了基礎的電阻吸收，還通過散熱結構（如金屬外殼、冷卻介質）快速散發熱量，避免電阻因過熱損壞，同時保持阻抗匹配。

特點：適用于高功率場景（如基站發射測試、衛星通信），核心是 “能量吸收 + 高效散熱” 的結合。

三、關鍵性能參數與原理關聯

Bird衰減器的性能參數直接由其工作原理決定，核心參數包括：

衰減量：由電阻網絡的電阻比例決定，精度取決于電阻值的穩定性（如 ±0.1dB）。

頻率范圍：受限于電阻材料和傳輸線結構，高頻衰減器需考慮寄生參數（如電感、電容）對阻抗匹配的影響（如 2-18A-MFN-20 覆蓋 DC-18GHz，需優化高頻下的阻抗一致性）。

VSWR（電壓駐波比）：反映阻抗匹配程度，理想狀態下 VSWR=1（無反射），實際中通過優化電阻網絡和連接器設計降低 VSWR（如≤1.2）。

功率容量：由電阻材料的散熱能力決定，高功率衰減器需通過增大散熱面積或冷卻系統提升容量。

總結

Bird射頻同軸衰減器的核心原理是通過阻抗匹配的電阻網絡吸收部分射頻能量，同時確保信號穩定傳輸。其結構設計（固定 / 可變 / 高功率）和性能參數均圍繞 “精準衰減”“無反射傳輸” 和 “能量散熱” 三個核心目標，廣泛應用于射頻測試、通信系統、雷達等領域，是調節信號電平、保護設備和保證測試精度的關鍵器件。

進口鳥牌2-18A-MFN-20射頻同軸衰減器
