壓電材料高壓極化電源多功能薄膜極化裝置

產品介紹：

Huace HV壓電材料高壓極化電源多功能薄膜極化裝置借鑒前衛的測試方法的基礎上，采用華測公司自主研發的超低紋波、線性高壓直流電源；科學穩定的加熱電極，并配合計算機控制實現的多功能極化的裝置。設備在技術指標全部可替代進口設備，屬真正的國產自主創新。同時，還可以進行擴展較多的功能。它以穩定的測量指標在材料極化過程中電場分布均勻，極化效果好。

產品特點：

科學的薄膜極化方式：采用目前雙電源工作，線性高壓線性電源，紋波小，效率高，網柵電極讓電場分布均勻。配合計算機控制便于調整極化電壓。

強大的擴展能力：該設備不僅可以對薄膜材料進行極化，同時增加油浴裝置還可以對塊體材料進行極化以及進行高壓擊穿試驗、配合電流表進行高電壓下的TSDC試驗、高電壓下的電阻試驗、電介質充放電測試等功能。

精準的溫度控制能力：采用電極板加熱方式，進口溫控儀表、PT100熱電偶進行精確的溫度測量與反饋。溫控波動小于±0.5°c以內。通過計算機控制高壓直流電源與溫控的精確控制，讓薄膜極化效果好。

超低紋波高壓直流電源電壓的穩定性對極化的效果起到關鍵性的作用。主要表現在電源的紋波系數（紋波是由于直流穩定電源的電壓波動而造成的一種現象，因為直流穩定電源一般是由交流電源經整流穩壓等環節而形成的，這就不可避免地在直流穩定量中多少帶有一些交流成份，這種疊加在直流穩定量上的交流分量就稱之為紋波。）華測HCHV系列高壓直流電源采用前衛的IGBT電壓驅動式功率半導體器件與倍壓整流方式實現超低紋波輸出。目前大多數的直流電源紋波系數在5%，而華測HCHV系列高壓直流電源達到0.02%+1Vp-p

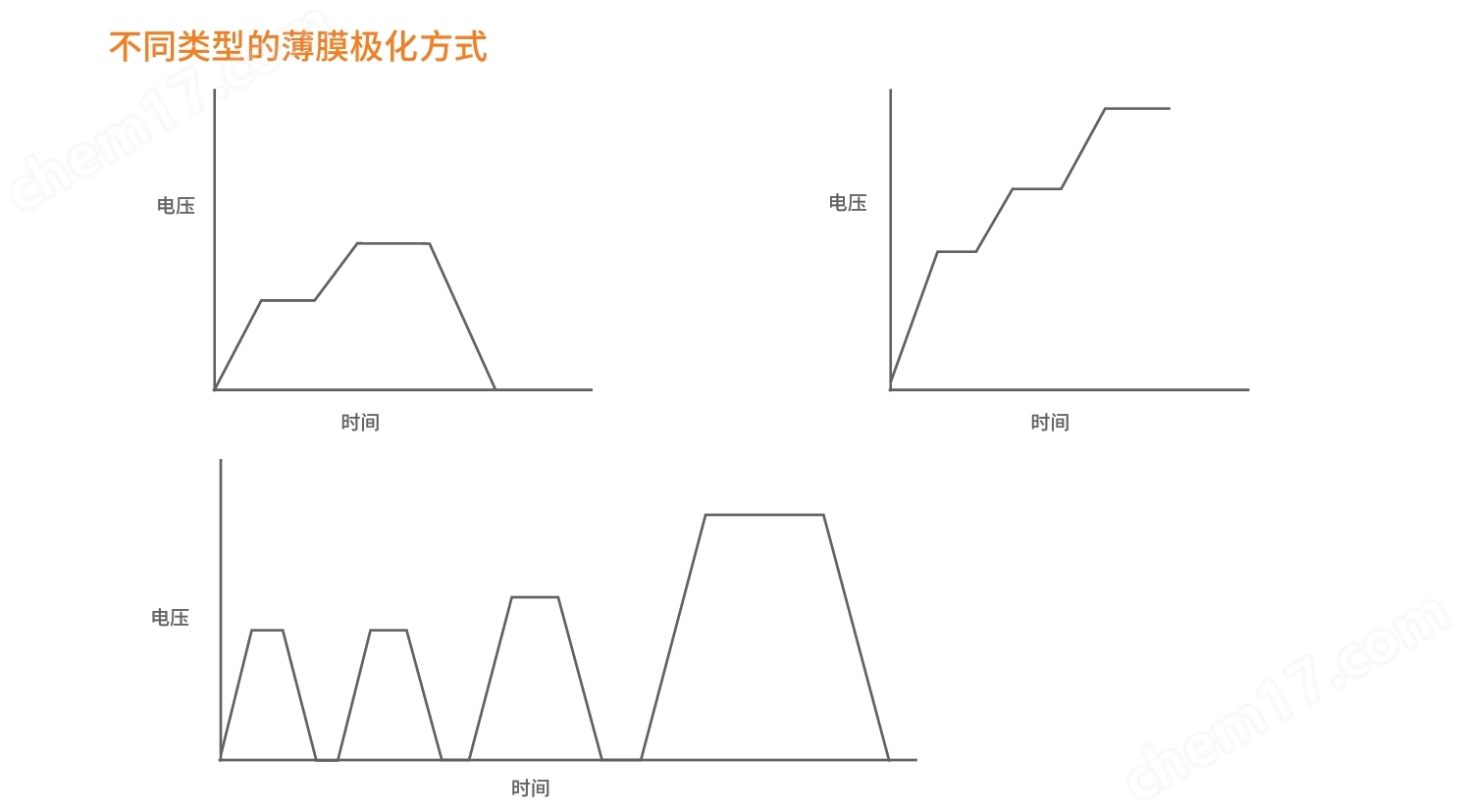

全面的測量能力具有升壓極化，階梯極化等極化模式，可顯化極化過程及相關測量數據。華測HCHV系列高壓極化電源是高性能機箱式高壓電源，具有完善的保護系統。可遙控或本地控制，前面板有電壓、電流顯示，高壓輸入端過壓、過流、短路保護、拉弧、過溫保護和安全鎖等功能。寬范圍調整和靈活的多項可 選功能。由于我們的高壓電子技術積累了多年。適合材料電學高壓試驗與功能材料的極化。

設備參數：

產品型號：Huace HV

輸入電壓：200 V ~ 240 V AC ±10 % 50/60 Hz

輸出電壓：20kV、30kV、50kV也可按用戶要求定制電源

輸入電壓控制：外部控制電壓：0~10V（輸入阻抗大于10KΩ）

直流偏壓：前面板電位計設置在-100%和+100%之間

紋 波：0.02 % +1Vp-p

穩定性：0.016 %

顯示方式：VFD顯示屏

電壓監視：面板BNC -10V ~ +10V 輸出阻抗 1KΩ

電流監視：面板BNC -10V ~ +10V 輸出阻抗 1KΩ

保護：過壓保護、過流保護、接地保護、短路保護

使用溫度：0 ~ +40℃

電機參數：

輸入電壓：200 V ~ 240 V AC ±10% 50/60Hz

最高溫度：250℃

溫控精度：±0.5℃

控制方式：PID

電極尺寸：300mmX300mm(可根據用戶要求定制)

熱電偶：PT100

配 件：高壓電極、格柵、接地、高壓線（可增配電腦控制）
