日本尼康Nikon落地式投影儀V20B
尼康輪廓投影儀V-20B
這是具有出色圖像質量的落地式光學輪廓投影儀，具有精確捕獲X-Y坐標功能。樣本圖像顯示在20”(500mm)的屏幕上，能夠從工作臺上捕獲準確數據。 帶有500mm投影屏的立式投影儀?？梢园惭b大型載物臺，內置數字計數器和角度計數器。
簡單構造提供高精度測量
對于檢查工序和品質檢測，提供優秀的測量精度?？梢赃M行各種零件的平面尺寸和角度測量，以及在投影屏上的圖形比對測量。

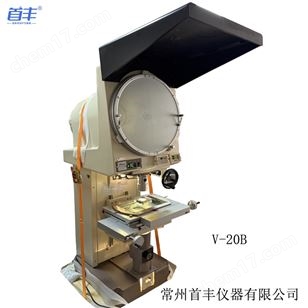

輪廓投影儀V-20B
規格參數
| 種類 | 垂直光學軸 |
| 放大精度 | ±0.1% in contour illumination, ±0.15% in surface illumination |
| 輸入功率 | 110 VAC, 220 VAC |
| 最大樣品尺寸 | 150mm (5.9”) |
| 光源 | 24V-150W 鹵素燈 |
| 鏡頭接口 | 3-鏡頭 轉換器 |
| 屏幕 | 500 mm (19.7”) 直徑, 量角器屏幕, inclined 8° |
| 尺寸 (WxDxH) and 重量 (approx.) | 570 x 1200 x 1900 mm (22.4 x 47.2 x 74.8“); 260 kg (573 lbs) |
| 投影鏡頭 | 5x, 10x, 20x, 50x & 100x |
| 載物臺 | 10x6, 8x6, 6x4, 4x4, 2x2 |
| 圖像 | 正置和倒置 |
日本尼康Nikon落地式投影儀V20B
