額定電壓	額定電流（mA），線圈電阻（Ω）
3	166.7 ，18
5	100 ，50
6	83.3 ，72
9	55.6 ，162
12	41.7 ，288
24	20.8 ，1,152
48	12 ，4000
動作電壓	75 %以下
復位電壓	5%以上
zui大允漢陽科技許電壓	120%（ at23℃）
消耗功率	約500（mW），580 （mW）
注1	額定電流、線圈電阻的值指的是線圈溫度為+23℃時的值，公差±10%。
注2	動作特性指的是線圈溫度為+23℃時的值。
注3	zui大容許電壓指的是繼電器操作電源的電壓容許變動范圍的zui大值。

開關部（接點部）

項目負載	電阻負載雙橫桿接點
接點接觸結構	Ag（表面Au金合金）
額定負載	AC125V 0.5A、DC 30V 2A
額定通電電流	2A
接點電壓 IPIonline.com.cn版權所有的zui大值	AC125V 、DC125V
接點電流的zui大值	2A

性能

接觸電阻＊1	50mΩ以下
動作漢陽科技時間	7ms以下（約1.1ms）
復位漢陽科技版權所有時間	3ms以下（約0.4ms）
絕緣電阻＊2	1000MΩ以下（DC500V兆歐表）
耐壓	線圈與接點間 AC1,000V 50/60Hz 1min 同極接點間 AC750V 50/60Hz 1min 異極接點間 AC1,000V 50/60Hz 1min
振動	耐久 10～55～10Hz 單振幅0.75mm（雙振幅1.5mm）誤動作 10～55～10Hz 單振幅0.75mm（雙振幅1.5mm）
沖擊	耐久1,000m/s2 誤動作200m/s2
壽命	機械 1500萬次以上（開關頻率36,000次/h）電氣 10萬次以上（額定負載開關頻率1,800次/h）
故障率P水準＊2	DC10m V 10μA
使用環搜企網版權所有境溫度	-25～+65℃ （不結冰、不結露）
使用環境濕度	5～8 5%RH
質量	約塑料工業網 5g
注	上述為初始值。 1. 測量條件：根據DC1V 10mA電壓下降法。 2. 測量條件：用DC500V兆歐表測量與耐壓相同的項目。 3. 這個值是開關頻度120次/min時的值，接觸電阻的故障判定值50Ω。這個值根據開關頻度、使用環境、希望的可靠性水準不同會有所變化，建議事先在環境下請正確使用

產品描述

通用型低成本、2極信號用繼電器

通用的DIL端子排列
寬范圍接點切換領域10μA～2A
塑料密封型，橫桿雙接點為標準。
高耐環境性能且高可靠性
線圈接點間、同極接點間都是FCC parts68標準
（1,500V、10×160 μs）。
耐高電壓、線圈接點間AC1,000V，同極接點間AC750V。
取得UL/CSA認證。
備有150mW型。

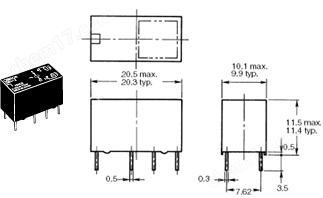

外形尺寸

G5V-2

印刷基板加工尺寸（BOTTOM VIEW）
尺寸公差為±0.1mm
G5V-2:Dimensions2

端子配置/內部連接圖
（BOTTOM VIEW）
G5V-2:Dimensions3

注.	一般尺寸公差為±0.3mm
